引言：定制家具是指根據客戶的個性化需求進行測量、設計、制造、安裝和服務的家具。由于家具造型和結構的需要，家具里面的很多功能（例如連接、活動、緊固、支承和裝飾等功能作用）需要通過五金件來實現，定制家具由于在生產、設計方面的靈活性，更是對五金件具有高度依賴性，因此定制家具對五金配件在通用性、互換性等方面提出了更高的要求。而家具五金件安裝尺寸統一是提高五金件通用互換性的重要部分。2021年國家出臺了QB/T 1242-2021《家具五金件安裝尺寸》，標準的出臺讓家具五金件的安裝尺寸有標可依，為了幫助家具企業做好五金件安裝工作、編制安裝作業指導書、指導現場安裝作業、推進設計圖紙規范化，接下來，秘書處對該標準進行解讀，若有不妥之處，請批評指正。
日常選購家具時，往往會相對關心樣式、色彩等，忽略五金配件，五金件是體現家具品質的重要成分。有研究表明，五金配件在家具中的價值占比為百分之五，不過運行舒適度卻占百分之八十五，家具使用不便利，很大程度上都是由于五金配件選用不當、安裝尺寸不適配。目前行業內已經陸續發布了杯狀暗鉸鏈、抽屜導軌等家具五金件行業標準，但是僅僅是五金件的標準化并不能完全實現板式定制家具的通用互換性要求，對五金件安裝到其它零、部件上的尺寸進行規范才能進一步提高家具的運行舒適度，解決定制家具五金件的通用互換性需求。在此背景下國家出臺了QB/T 1242-2021《家具五金件安裝尺寸》。
二、標準主要內容
標準中規定了家具五金件的術語和定義、產品分類、安裝尺寸。適用于家具暗鉸鏈、拉手、抽屜導軌的設計、制造和安裝。實現了以較低的材料與加工成本滿足定制家具所的各種功能需求的目標，顯著提高了定制家具產品的競爭力。
家具五金件主要包括鉸鏈、導軌、拉手等，與家具的關系是配件與主體的關系，互相依賴，互相牽制。特別是隨著定制的發展，家具五金件在家具上的作用不僅僅是裝飾和部分活動部件的連接，其功能性越來越強。《家具五金件安裝尺寸》著眼家具五金件產品分類、安裝尺寸、安裝要求的編制進行起草，在產品分類中規范了全蓋安裝式家具、半蓋安裝式家具、內嵌安裝式家具用的暗鉸鏈如下圖：
表面安裝式家具、嵌入安裝式家具、表面和嵌入組合安裝式家具、封邊用的拉手如下圖：
側面安裝抽屜、滾輪安裝抽屜、隱藏式托底安裝抽屜導軌的安裝方式如下圖：
在安裝尺寸中規定了暗鉸鏈鉸杯安裝位置和暗鉸鏈安裝尺寸及公差，暗鉸鏈鉸杯安裝位置包括鉸杯安裝孔與門板邊之間的距離、相鄰鉸杯安裝孔中心間的距離、暗鉸鏈鉸杯固定孔安裝位置。
暗鉸鏈鉸杯安裝孔與門側板邊之間的距離為杯狀暗鉸鏈鉸杯半徑與門側邊至鉸杯圓柱面之間的最小距離之和；鉸杯安裝孔與門上、下板邊之間的距離為杯狀暗鉸鏈鉸杯半徑與門上、下板邊至鉸杯圓柱面之間的最小距離之和；

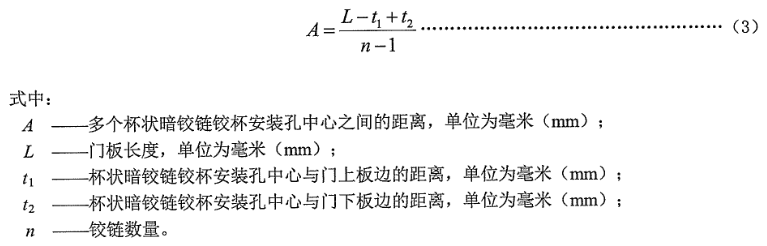

相鄰鉸杯安裝孔中心之間的距離計算方法如下：
暗鉸鏈鉸杯固定孔安裝位置中給出了不同孔徑對應暗鉸鏈固定孔的不同孔距，具體要求如下表。

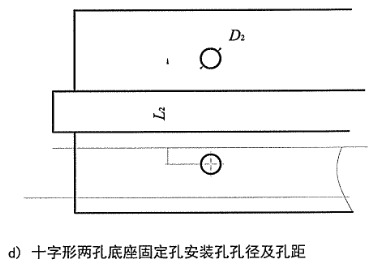

在暗鉸鏈底座安裝位置中要求暗鉸鏈?zhǔn)中蔚鬃鶅砂惭b孔的軸心連線離門內側面的距離為37mm或28mm，一字形底座前孔的中心點離門內側面的距離為20mm。
暗鉸鏈安裝孔孔徑公差和安裝孔孔距公差如下：
|
尺寸 |
要求 |
|
D1:26,35,40 |
ΔD1：+0.10 0 |
|
D2:2，3，5，8，10 |
ΔD2：+0.10 0 |
|
D3:38,42,45，48，52 |
ΔD3：±0.2 0 |
|
L3:14,32 |
ΔL3：±0.2 |
|
D4:2,3,10 |
ΔD4：+0.10 0 |
|
L4:32 |
ΔD4：+0.10 0 |
在拉手中規定表面安裝式拉手、嵌入安裝式拉手、表面和嵌入組合安裝式拉手、封邊拉手的安裝尺寸、安裝要求、安裝孔孔徑和孔距及其公差。

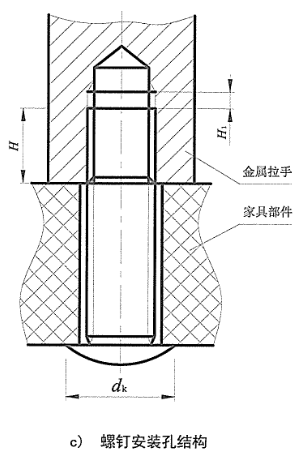

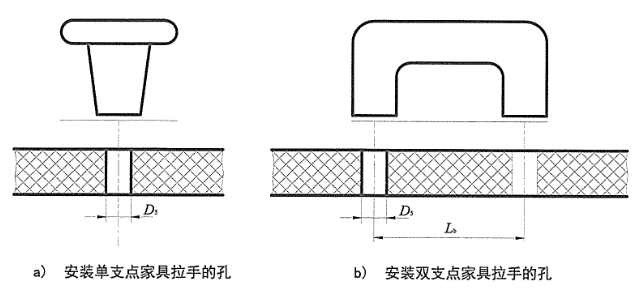

表面安裝式拉手安裝尺寸如下：

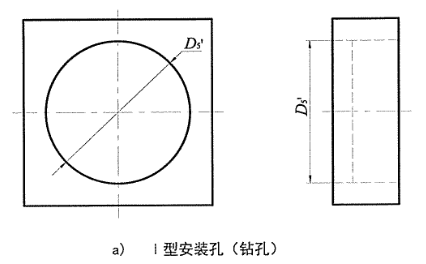

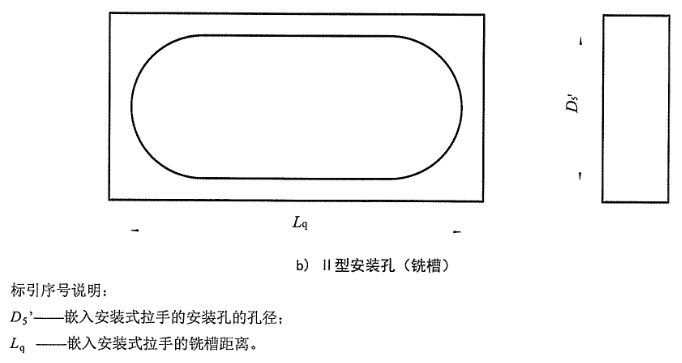

嵌入安裝式拉手安裝尺寸如下：

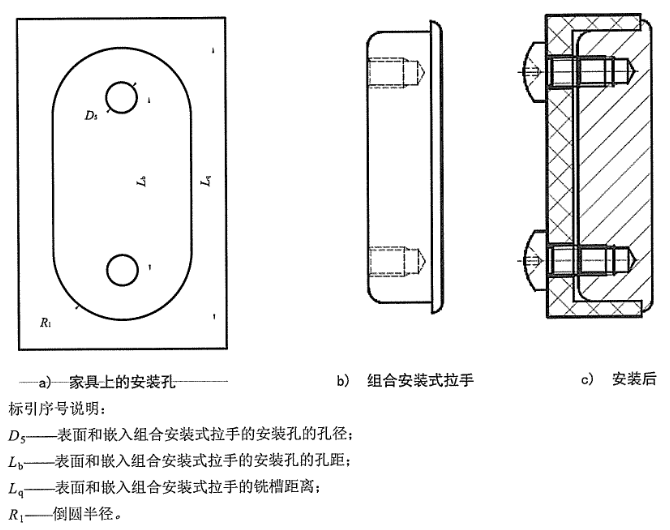

表面和嵌入組合安裝式拉手安裝尺寸如下：
封邊拉手安裝尺寸如下：
在抽屜導軌規定側面安裝抽屜導軌、滾輪安裝抽屜導軌、隱藏式托底安裝抽屜導軌的安裝尺寸、安裝要求以及安裝孔尺寸和孔距及其公差。

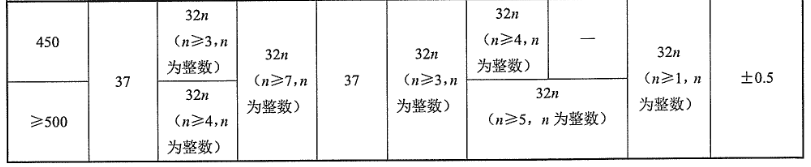

側面安裝抽屜導軌安裝尺寸如下：
滾輪安裝抽屜導軌安裝尺寸如下：
隱藏式托底安裝抽屜導軌安裝孔安裝尺寸側面剖面圖、尺寸及其公差如下：
三、標準實施意義
就產品而言，標準的實施使家具五金件和家具部件間得到了充分的協調、配合、銜接，有利于家具運行舒適度、家具產品質量的提高，與此同時，也提升家具使用體驗感和便利性；就企業而言，標準的實施有效提高家具企業生產、安裝效率，提高精細化程度，在指導企業生產安裝作業、編制安裝作業指導書、規范家具設計圖紙方面起到積極作用；從行業角度來看，標準的制定實施在維護社會各方利益、提高市場產品質量、推動行業健康有序發展方面具有積極意義。
